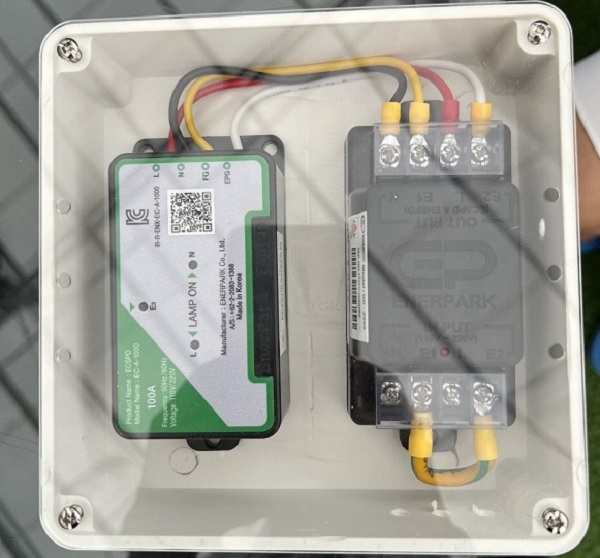

| Tên | Thiết bị che chắn dòng rò nối đất đa chức năng |
| Tên mô hình | • GD-2000 |
| Vai trò / Lý do | • Che chắn dòng sự cố nối đất. |
| • Hoạt động như một nhà phân phối mặt đất. |

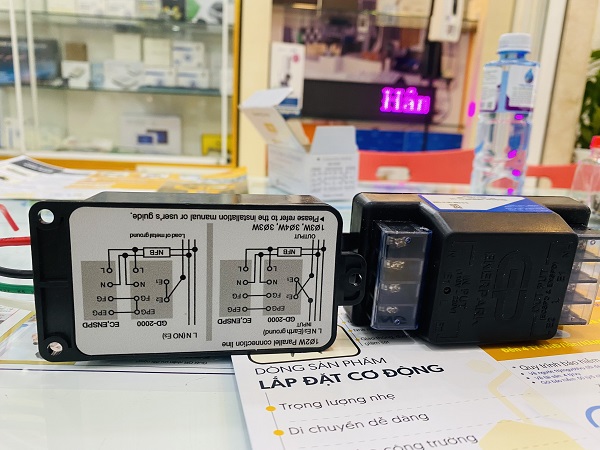

| • Được thiết kế để kết nối FG-E1 và EPG-E2 để sử dụng 100% các chức năng của ECSPD. |

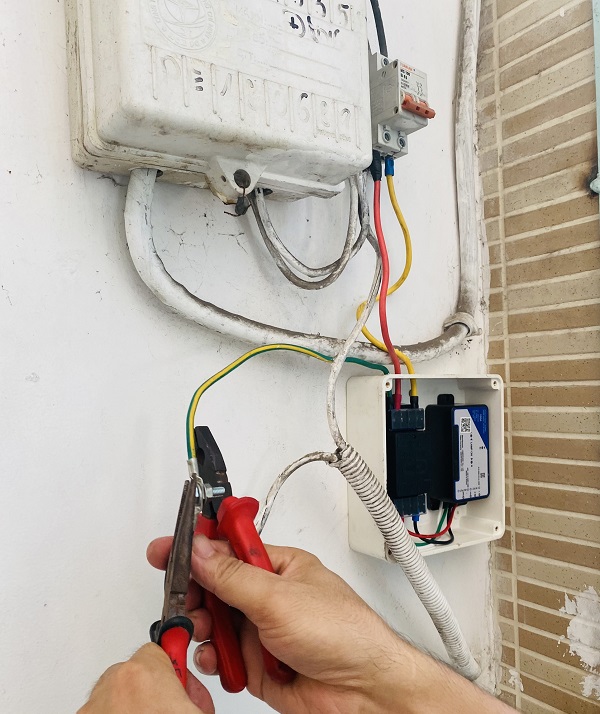

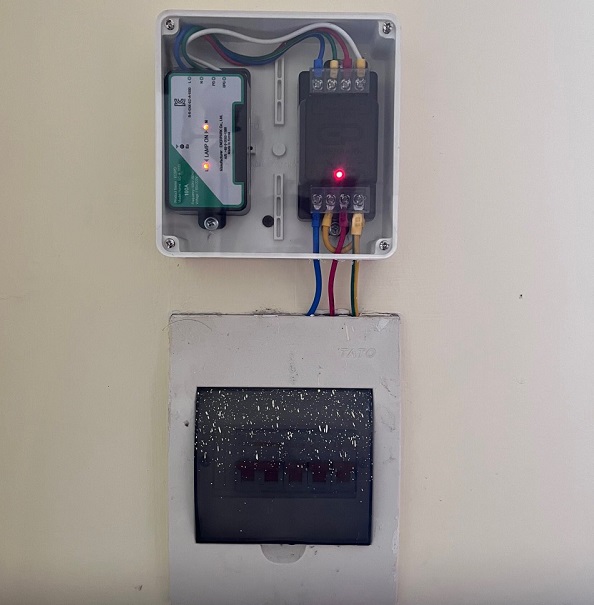

| Đề phòng | • E1: Nối E1 với đất tải. |
| • E2: Nối E2 với tải. |
| -> Nếu có nhiều dây nối đất phụ, một dây nối đất phụ có thể được nối bằng cách lắp thêm bộ chia đất. |
| ※ E1, E2 có thể được kết nối theo công suất của dây nối đất. |
| Độ dày của dây nối đất | • Độ dày dây nối đất = công suất của bộ ngắt mạch (dòng định mức) × 0,0496 |
| Ví dụ) 50A công suất của bộ ngắt là 50 × 0,0496 = 2,48 (tức là 4SQ), |
| Công suất của cầu dao 100A là 100 × 0,0496 = 4,96 (tức là 6SQ), |
| Công suất của cầu dao 250A là 250 × 0,0496 = 12,4 (tức là 16SQ). |
| • Sử dụng dây nối đất có kích thước lớn hơn một bước so với kích thước được tính toán vì lý do an toàn. |
| • Dây nối đất có độ dày thích hợp nên được lựa chọn dựa trên mức độ bảo vệ và chức năng của vị trí lắp đặt. |
| • Tuân thủ các tiêu chuẩn kỹ thuật thiết bị điện hoặc các quy định mở rộng. |
